墙地适用电磁门吸 QD-600

产品介绍

一、产品介绍：

•产品材质：钢烤漆主体    钢质吸盘。

•颜色：钢烤漆\银色。

•产品规格:主体体尺寸： L85 X W65 X H98 (mm)     吸板尺寸： L85 X W65 X H45.5 (mm)

二、技术参数：

•电压：DC24V、12V

•电流：80mA \功耗：1.92W

•吸力≥600N 120N

三、显著特性：

•安装本装置不改变原有防火门任何结构。

•无剩磁，顶针式防剩磁结构。

•180度方向可调吸板，安装极其便利。

•12V、24V之间调换，(将JP1上的跳线插至2、3角为24V供电，1、2角 3、4角分别插上跳线为12V供电。

四、增强功能：

•无信号反馈功能；

•手动紧急释放功能（复位）

五、门吸墙面安装：

•直接将电源线接至底坐的红线及黑线上。

•吸板对应门吸主体装置在门扇上。

•保证门吸板与门吸主体水平，吸板180度可调。

六、门吸地面安装：

•将门吸主体装置于地面上。

•供电直流12V\24V，直接将电源线接至底坐的红线及黑线上。

•吸板对应门吸主体装置在门扇上，保证门吸板与门吸主体水平。

•吸板180度可调。

相关产品: QD680-HD地装电磁门吸 ｜QD680-QB墙装电磁门吸 | LD670联动闭门器 | 报警控制主机

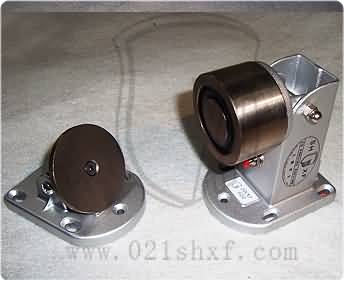

产品示意图

适用于地面安装及墙面安装

供电常开、断电释放

与普通闭门器配套使用，断电关门

→更多安装效果

局部图示

•

  电磁门吸墙面安装样式



  电磁门吸地面安装样式



电磁门吸正面示意图



电磁门吸反面示意图

说明: 可调整式墙面或地面安装电磁门吸、供电24V或12V。
